Universal graver rectifieuse "BEMA 2"

Se distingue essentiellement par les caractéristiques suivantes:

• Solide carter de machine avec moteur intégré abrité des poussières.

• Fonctionnement silencieux et sans vibrations, ce qui donne une surface usinée propre.

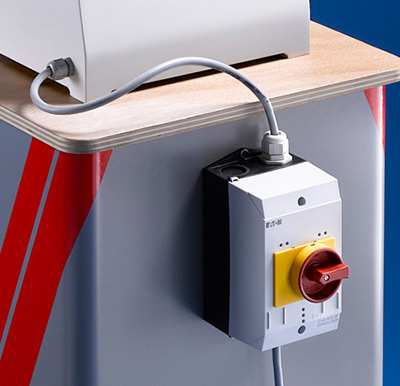

• Disposition pratique des éléments de commande.

• Protecteur de disque de ponçage avec raccord pour une installation d’aspiration.

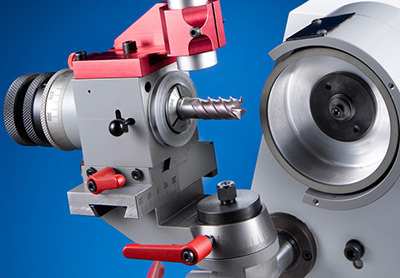

Porte-outil:

Le porte-outil se compose d'une poupée à diviser à graduations sur 360°, complétées par des divisions à pas de 15°.

Avec la tête de commande disposée sur le palier du fourreau, on peut commander facilement et simplement les fonctions suivantes :

• Désaccouplement du fourreau pour rectifier une surface cylindrique.
• Commande en pas de 15°.
• Limitation à 180° pour détalonnage des fraises. Les chariots longitudinal et transversal sont réglables

Les chariots longitudinal et transversal sont réglables avec précision et permettent la rectification exacte des rayons médians ou déportés.

Pour le réglage exact de rayons unilatéraux concave et convexe il y a une échelle avec vernier placée sur le chariot transversal.

La pratique butée radiale placée sur le bras du porte-outil permet l'usinage de profilés en queue d'aronde et sphériques jusqu'à 30°.

Entraînement:

Le disque abrasif est entraîné par un moteur à deux étages. Ce qui est aussi un avantage pour l'utilisation d'un disque à diamants. L'entraînement de la broche se fait à l'aide d'une courroie trapézoïdale. Celle-ci tourne dans le boîtier fermé de la machine.

Coluleur:

RAL7035 / RAL7037

Caractéristiques techniques “BEMA 2“:

• Puissance du moteur d'entraînement : 0,25KW
• Vitesse de la broche de meule 2250/4500 t/min
• Rayon max. à meuler du milieu : 20mm
• Rayon max. à meuler de côté, concave et convexe : 20mm
• Nombre de pas du plateau diviseur : 24
• Max. rear grinding angle: approx. 45°
• Angle max. de dépouille : env. 45°
• Meule-boisseau : Ø100mm
• Plage de serrage : à Ø20mm
• Division de l'anneau gradué : 360°

Télécharger la présentation au format PDF.
