Universal Stichelschleifmaschine "BEMA 2"
Die Stichelschleifmaschine zeichnet sich durch folgende wesentliche Merkmale aus:
- Stabile Maschinengehäuse mit eingebautem, staubgeschütztem Motor.
- Ruhiger, vibrationsfreier Lauf, dadurch entsteht ein sauberes Schleifbild.
- Handliche Anordnung der Bedienelemente.
- Schleifscheibenschutz mit Anschluss für eine Absauganlage.
Werkzeugträger der Stichelschleifmaschine:
Der Werkzeugträger besteht aus einem Teilkopf mit 360° Teilung und einer zusätzlichen Rastenteilung von 15°.
Mit dem am Pinollager angeordneten Schaltkopf lassen sich folgende Funktionen
leicht und einfach schalten:
- Freistellung der Pinole zum Rundschleifen.
- Schaltung in die 15°-Rastenteilung.
- 180°Begrenzung zum Hinterschleifen der Fräser
Quer-und Längsschlitten sind feineinstellbar und ermöglichen das genaue Anschleifen von Radien vom Mittelpunkt und versetzte Radien.
Zum genauen Einstellen von einseitigen Radien konkav und konvex dient die am Querschlitten angebrachte Skala mit Nonius.
Der handlich angeordnete Radialanschlag am Werkzeugträgerarm ermöglicht den Anschliff von Schwalbenschwanz- und Kugel-Profilen bis 30°.
Antrieb:
Kann wahlweise mit einem zweitourigen Motor erfolgen. Dies ist auch beim Einsatz von Diamantscheiben ein Vorteil. Der Antrieb der Schleifspindel erfolgt durch einen Keilriemen – derselbe läuft im geschlossenen Maschinenkörper.
Farbe:
RAL7035 / RAL7037
Technische Daten der Stichelschleifmaschine “BEMA 2”:
- Leistung des Antriebmotors: 0,25KW
- Drehzahl der Schleifspindel wahlweise: 2250 U/min 4500 U/min
- Größter zu schleifender Radius von der Mitte: 20mm
- Konkav und Konvex: 20mm
- Rastenzahl der Teilscheibe: 24
- Größter einstellbarer Hinterschleifwinkel: ca. 45°
- Seitliche Feineinstellung des Werkzeugträgers: ca.20mm
- Drehzahl der Schleifspindel: 4500 U/min
- Durchmesser der Topfscheibe: 100mm
- Größter zu schleifender Radius seitlich
- Spannbereich: 1 bis 20mm D
- Teilung des Skalenringes: 360°

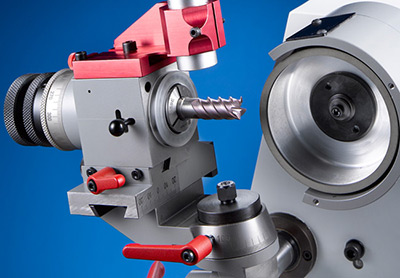

Fräser freischleifen:

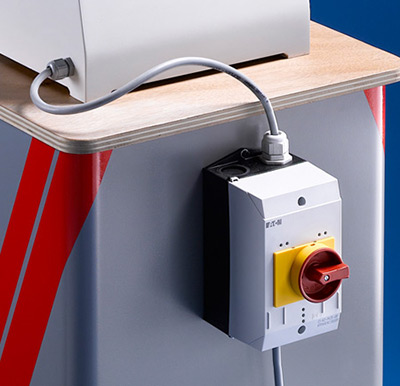

Elektrischer Anschluss:
